Визначення діаметра труби — це не просто технічна формальність, а фундаментальний етап, від якого залежать надійність, ефективність і довговічність будь-якої трубопровідної системи. Від водопостачання в квартирі до промислових комунікацій — у кожному випадку точність вимірів грає вирішальну роль. Неправильно підібраний діаметр може призвести до витоків, зниження продуктивності системи, передчасного зносу обладнання або навіть аварій. У побутових умовах це загрожує додатковими витратами на ремонт, а в промисловості — зупинкою виробництва та значними фінансовими втратами. Крім того, діаметр труби безпосередньо впливає на гідравлічні характеристики системи: пропускну здатність, тиск, швидкість потоку рідини чи газу. Саме тому питання вимірювання діаметра вимагає уважного підходу, незалежно від масштабів робіт.

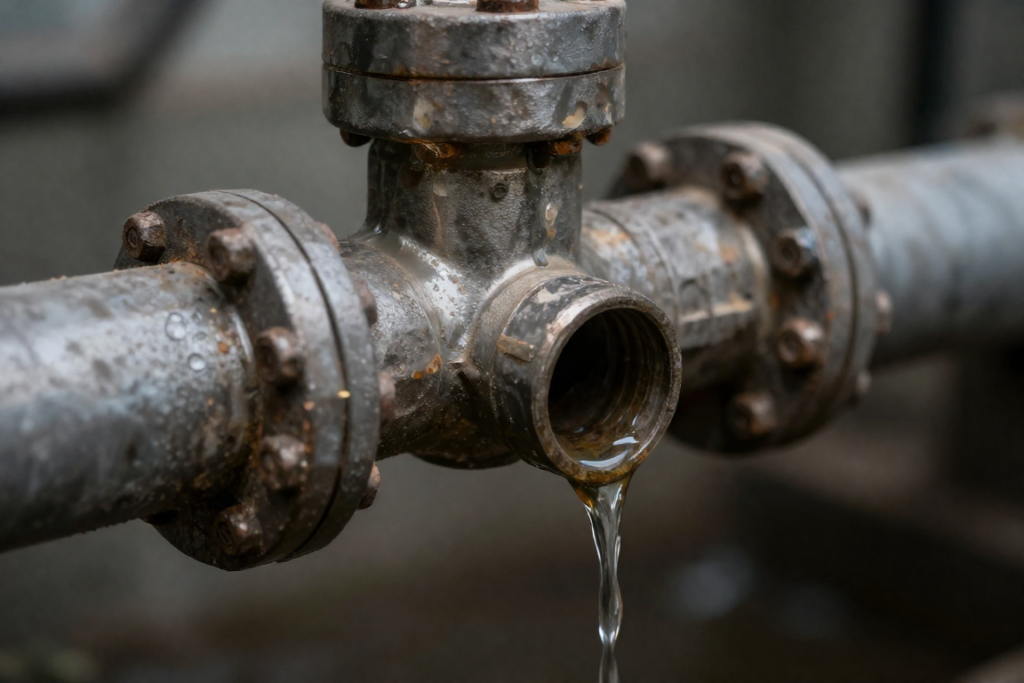

Чому важливо точно виміряти діаметр труби
Точність вимірювання діаметра труби — це запорука стабільної роботи всієї інженерної системи. По-перше, від цього залежить герметичність з’єднань. Навіть незначне відхилення в розмірах може призвести до того, що ущільнювальні матеріали не зможуть повністю заповнити зазор між трубою і фітінгом, що з часом спричинить витік. По-друге, правильно підібраний діаметр забезпечує оптимальний потік рідини чи газу. Наприклад, у системах опалення занадто вузькі труби створюють надмірний гідравлічний опір, через що радіатори грітимуть нерівномірно, а насос працюватиме з підвищеним навантаженням. Занадто широкі труби, у свою чергу, призводять до зниження швидкості потоку, що може спричинити відкладення осаду та заростання перерізу.
Крім того, діаметр труби впливає на сумісність із іншими елементами системи. Сучасні трубопроводи часто складаються з компонентів різних виробників, і їхні розміри мають відповідати єдиним стандартам. Наприклад, у сантехніці широко використовуються дюймові розміри, тоді як у промисловості поширені метричні стандарти. Неузгодженість у розмірах може ускладнити монтаж або змусити використовувати додаткові перехідники, які знижують надійність системи.
Не менш важливий і економічний аспект. Правильно підібраний діаметр труби дозволяє оптимізувати витрати на матеріали. Наприклад, використання труб більшого діаметра, ніж потрібно, призводить до зайвих витрат на закупівлю та монтаж. Водночас занадто вузькі труби можуть вимагати установки потужніших насосів, що також збільшує витрати на енергію.
Як зазначає інженер-сантехнік з 20-річним досвідом Олександр Петренко:
«У моїй практиці було багато випадків, коли клієнти економили на вимірах, а потім витрачали в рази більше на усунення наслідків. Наприклад, неправильно підібраний діаметр труби для системи водопостачання може призвести до того, що тиск у кранах буде надто низьким, а насос — працювати на межі можливостей. Це не тільки незручно, а й небезпечно для обладнання. Тому я завжди раджу витратити трохи часу на точні виміри — це запобігає більшості проблем надалі».
Також варто враховувати, що діаметр труби впливає на дотримання будівельних норм і стандартів. У більшості країн існують чіткі вимоги до параметрів трубопроводів, особливо у сферах, пов’язаних з безпекою (газопостачання, пожежогасіння тощо). Недотримання цих норм може призвести до відмови в допуску системи до експлуатації або навіть до юридичних наслідків.
Нарешті, точність вимірів важлива для довговічності системи. Правильно підібраний діаметр труби знижує ризик корозії, відкладення осаду та інших проблем, які з часом можуть вивести трубопровід з ладу. Це особливо актуально для систем, які працюють у важких умовах (високі температури, тиск, агресивні середовища).

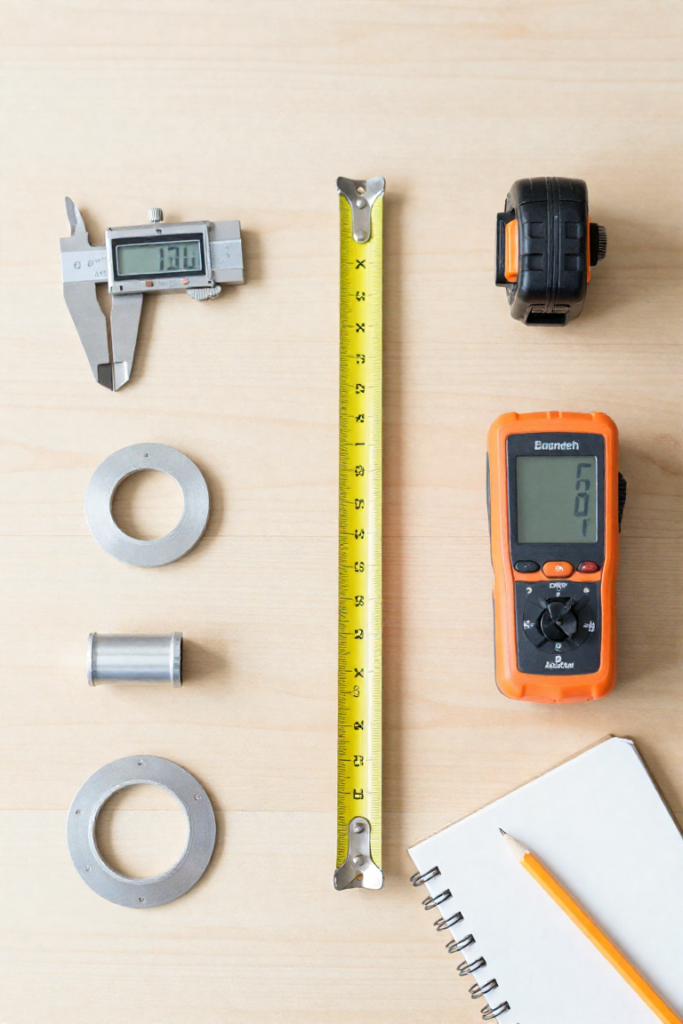

Інструменти для вимірювання діаметра труб
Вибір інструменту для вимірювання діаметра труби залежить від декількох факторів: типу труби, потрібної точності, умов роботи та доступного бюджету. Кожен інструмент має свої переваги і недоліки, тому важливо розуміти, який з них найкраще підійде для конкретного завдання.
Один із найточніших інструментів — штангенциркуль. Він дозволяє виміряти як зовнішній, так і внутрішній діаметр з точністю до 0,01 мм. Штангенциркулі бувають механічні, електронні та з циферблатом. Механічні моделі найдоступніші і підходять для більшості побутових завдань. Електронні штангенциркулі зручніші для професійного використання, оскільки вони автоматично показують результат на екрані. Цей інструмент універсальний і підходить для вимірювання металевих, пластикових, мідних та інших видів труб.
Для менш точних вимірів можна використовувати вимірювальну стрічку або лінійку. Ці інструменти доступні, прості у використанні і підходять для приблизних вимірів у побутових умовах. Однак вони мають обмежену точність, особливо для гнучких або деформованих труб. Крім того, вимірювальна стрічка може бути незручною для роботи в важкодоступних місцях.
Лазерний далекомір — сучасний інструмент, який дозволяє виміряти діаметр без дотику до труби. Він особливо зручний для роботи з важкодоступними ділянками або великими трубами, де використання інших інструментів ускладнене. Лазерні далекоміри забезпечують високу точність і швидкість вимірів, але вони досить дорогі і вимагають наявності рівної поверхні для коректної роботи.
Ультразвуковий товщиномір використовується для вимірювання товщини стінок труби, що може бути корисним для визначення внутрішнього діаметра, якщо відомий зовнішній. Цей інструмент особливо актуальний для металевих труб, де товщина стінки може значно впливати на пропускну здатність. Ультразвукові товщиноміри працюють на основі відбиття ультразвукових хвиль і забезпечують високу точність вимірів.
Шаблони для труб — це спеціальні пластини з отворами різних діаметрів, які дозволяють швидко підібрати потрібний розмір. Вони зручні для масових робіт, наприклад, під час монтажу великої кількості труб однакового діаметра. Однак шаблони не підходять для нестандартних розмірів і вимагають наявності повного набору для різних діаметрів.
Як стверджує експертка з інженерних систем Марина Коваленко:
«Вибір інструменту — це не питання зручності, а питання якості. Для професійних робіт я завжди раджу використовувати штангенциркуль або лазерний далекомір. Вони гарантують максимальну точність, що особливо важливо для промислових систем. Для побутових цілей досить вимірювальної стрічки, але пам’ятайте, що її точність обмежена. Головне — не економте на інструментах, адже від цього залежить якість усієї роботи».
Окрім перерахованих інструментів, існують і спеціалізовані пристрої, такі як нутроміри для вимірювання внутрішнього діаметра або мікрометри для особливо точних вимірів. Вибір залежить від конкретного завдання, але в більшості випадків для побутових робіт досить штангенциркуля або вимірювальної стрічки.
Важливо також враховувати умови, у яких проводиться вимірювання. Наприклад, для роботи в умовах високої вологості або запиленості варто вибирати інструменти з захистом від вологи та пилу. Для вимірів у важкодоступних місцях зручніше використовувати гнучкі вимірювальні стрічки або лазерні далекоміри.

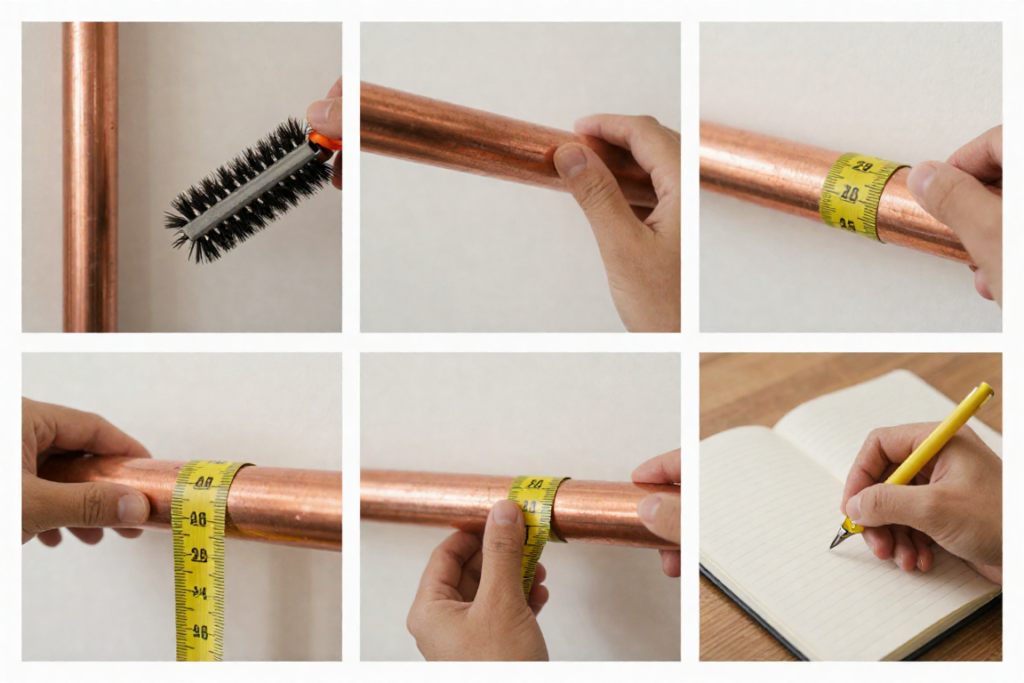

Крок за кроком як виміряти діаметр труби в домашніх умовах
Вимірювання діаметра труби в домашніх умовах може здатися простим завданням, але вимагає дотримання певної послідовності дій для отримання точного результату. Перш за все, потрібно підготувати трубу до вимірювання. Очистіть її поверхню від бруду, фарби, іржі або інших забруднень за допомогою металевої щітки, наждачного паперу або хімічних засобів. Це особливо важливо для металевих труб, де іржа або фарба можуть значно спотворити результати.
Наступний крок — визначення типу вимірювання. Ви можете виміряти зовнішній діаметр (якщо потрібно підібрати фітінги, муфти або інші з’єднувальні елементи) або внутрішній діаметр (якщо важливо знати пропускну здатність труби). Для більшості побутових завдань досить виміряти зовнішній діаметр, але в деяких випадках, наприклад, для гідравлічних розрахунків, може знадобитися внутрішній діаметр.
Після цього виберіть інструмент для вимірювання. Для максимальної точності використовуйте штангенциркуль. Якщо його немає, підійде вимірювальна стрічка або лінійка. Для гнучких труб краще використовувати м’яку стрічку, яка може обхопити трубу по всій окружності. Якщо труба знаходиться в важкодоступному місці, скористайтеся лазерним далекоміром.
Тепер можна переходити безпосередньо до вимірювання. Якщо ви використовуєте штангенциркуль, розмістіть його губки на протилежних сторонах труби і зафіксуйте результат. Переконайтеся, що губки щільно прилягають до поверхні труби, але не деформують її. Для вимірювання за допомогою стрічки або лінійки обхопіть трубу стрічкою і виміряйте її окружність. Діаметр можна розрахувати за формулою: D = L / π, де L — окружність, а π ≈ 3,14159. Наприклад, якщо окружність труби становить 314 мм, то її діаметр буде 314 / 3,14159 ≈ 100 мм.
Після вимірювання зафіксуйте результат, записавши його на папері або в електронному пристрої. Це допоможе уникнути помилок під час покупки матеріалів або монтажу. Також рекомендується повторити вимірювання кілька разів у різних місцях труби, щоб переконатися в його точності. Якщо результати відрізняються, виберіть середнє значення.
Для вимірювання внутрішнього діаметра труби можна скористатися штангенциркулем з виносними губками або нутроміром. Якщо ці інструменти недоступні, ви можете виміряти зовнішній діаметр і відняти подвійну товщину стінки труби. Товщину стінки можна дізнатися з технічної документації або виміряти за допомогою ультразвукового товщиноміра.
Якщо труба має нестандартну форму (наприклад, овальну), виміряйте діаметр у кількох місцях і виберіть найменше значення. Це допоможе уникнути проблем під час монтажу. Також пам’ятайте, що для гнучких труб діаметр може змінюватися залежно від тиску всередині, тому вимірювання варто проводити в стані спокою.

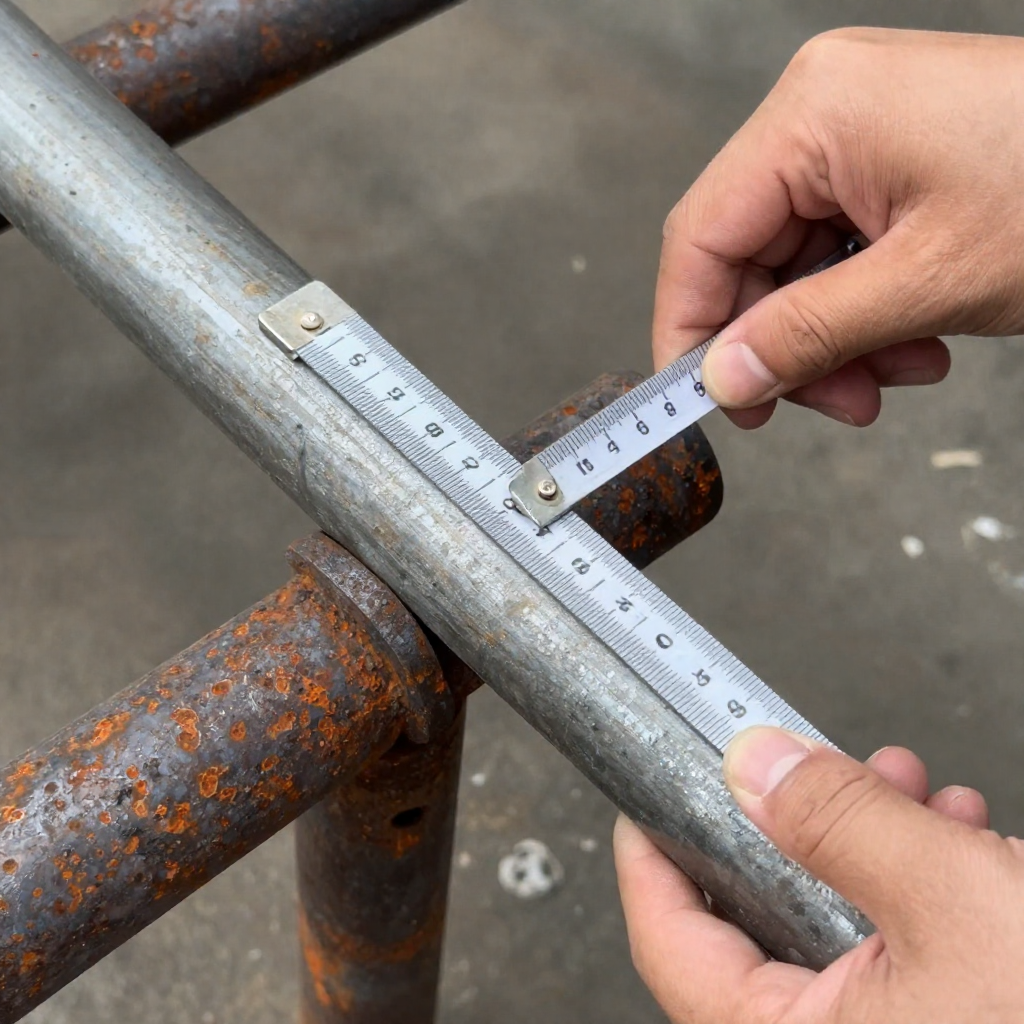

Поширені помилки і як їх уникнути
Навіть досвідчені майстри іноді допускають помилки під час вимірювання діаметра труби. Ці помилки можуть призвести до неточних результатів, що в підсумку спричиняє проблеми з монтажем або експлуатацією системи. Ось найбільш поширені помилки та поради, як їх уникнути.
Одна з найпоширеніших помилок — вимірювання по фарбі або іржі. Часто труби покриті шаром фарби, іржі або інших забруднень, які можуть значно збільшити виміряний діаметр. Наприклад, шар фарби товщиною 1 мм може додати до 2 мм до виміряного діаметра, що буде помітно для невеликих труб. Тому перед вимірюванням обов’язково очищуйте поверхню труби.
Інша поширена помилка — не враховування товщини стінки труби. Якщо вам потрібен внутрішній діаметр, а ви виміряли лише зовнішній, не забудьте відняти подвійну товщину стінки. Це особливо важливо для металевих труб, де товщина стінки може бути значною. Наприклад, якщо зовнішній діаметр сталевої труби становить 100 мм, а товщина стінки — 5 мм, то внутрішній діаметр буде 100 – 2 * 5 = 90 мм.
Використання неправильного інструменту також може призвести до помилок. Наприклад, використання лінійки для вимірювання гнучких труб може бути неточним через деформацію. Вибирайте інструмент, який підходить для конкретного типу труби. Для гнучких труб краще використовувати м’яку вимірювальну стрічку, а для металевих — штангенциркуль.
Неточність через деформацію труби — ще одна поширена проблема. Якщо труба деформована (наприклад, стиснута або роздута), виміряйте діаметр у кількох місцях і виберіть середнє значення. Це допоможе отримати більш точний результат. Також пам’ятайте, що деякі труби (наприклад, пластикові) можуть деформуватися під впливом температури, тому вимірювання варто проводити за кімнатної температури.
Помилки при розрахунку діаметра за окружністю також трапляються досить часто. Якщо ви вимірюєте окружність труби, переконайтеся, що стрічка щільно прилягає до поверхні. Крім того, пам’ятайте, що формула D = L / π працює тільки для круглих труб. Якщо труба має овальну форму, цей метод не підійде.
Також багато хто забуває про те, що вимірювання потрібно проводити в одному перерізі. Якщо ви виміряєте діаметр у різних місцях труби, результати можуть відрізнятися через нерівномірність виготовлення або деформацію. Тому вибирайте одне місце для вимірювання і повторюйте його кілька разів.
Нарешті, не забувайте про температурне розширення матеріалу. Деякі труби (наприклад, металеві) можуть змінювати свої розміри залежно від температури. Якщо ви вимірюєте трубу в умовах низької температури, а потім встановлюєте її в системі з високою температурою, діаметр може змінитися. У таких випадках варто враховувати коефіцієнт температурного розширення матеріалу.
Практичні поради для різних типів труб
Різні типи труб вимагають різного підходу до вимірювання діаметра. Кожен матеріал має свої особливості, які варто враховувати для отримання точних результатів. Ось практичні поради для найпоширеніших типів труб.
Металеві труби (сталь, чавун, мідь) часто мають товсті стінки та можуть бути покриті іржею або фарбою. Для вимірювання їхнього діаметра найкраще використовувати штангенциркуль, оскільки він забезпечує високу точність і дозволяє виміряти як зовнішній, так і внутрішній діаметр. Якщо труба покрита іржею, обов’язково очистіть її поверхню перед вимірюванням. Для чавунних труб, які часто мають нерівну поверхню, вимірювання варто проводити в кількох місцях і вибирати середнє значення.
Для мідних труб, які часто мають тонкі стінки, можна використовувати штангенциркуль або спеціальні шаблони. Пам’ятайте, що мідь може деформуватися під тиском, тому старайтеся не стискати трубу під час вимірювання. Також враховуйте, що мідні труби можуть мати невелике відхилення в діаметрі через особливості виробництва.
Пластикові труби (ПВХ, поліетилен, поліпропілен) зазвичай мають рівну поверхню, тому їх можна виміряти за допомогою вимірювальної стрічки або лінійки. Однак для максимальної точності все ж таки краще використовувати штангенциркуль. Пластикові труби часто мають стандартні розміри, тому можна скористатися таблицями відповідності для перевірки результатів. Пам’ятайте, що пластикові труби можуть деформуватися під впливом температури, тому вимірювання варто проводити за кімнатної температури.
Гнучкі шланги вимагають особливого підходу до вимірювання. Для них найкраще використовувати м’яку вимірювальну стрічку, яка може обхопити шланг по всій окружності. Вимірювання лінійкою може бути неточним через нерівності поверхні. Також пам’ятайте, що діаметр гнучких шлангів може змінюватися залежно від тиску всередині, тому вимірювання варто проводити в стані спокою.
Труби з ізоляцією вимагають особливої уваги. Якщо труба покрита шаром ізоляції, зніміть її перед вимірюванням або виміряйте діаметр безпосередньо на металевій частині. Ізоляція може значно збільшити виміряний діаметр, тому її обов’язково потрібно враховувати. Якщо зняти ізоляцію неможливо, виміряйте зовнішній діаметр із ізоляцією і відніміть її товщину.
Для гофрованих труб вимірювання діаметра може бути ускладнене через нерівну поверхню. У цьому випадку найкраще використовувати штангенциркуль або спеціальні шаблони. Вимірювання стрічкою або лінійкою може бути неточним через хвилясту поверхню. Також пам’ятайте, що гофровані труби можуть мати різний діаметр у різних місцях, тому вимірювання варто проводити в кількох перерізах.
Нарешті, для керамічних або скловолоконних труб вимірювання діаметра може бути ускладнене через крихкість матеріалу. У цьому випадку варто використовувати м’які інструменти, які не пошкодять поверхню труби. Штангенциркуль або спеціальні шаблони будуть найкращим вибором. Пам’ятайте, що ці труби можуть мати невелике відхилення в діаметрі через особливості виробництва, тому вимірювання варто проводити в кількох місцях.
Незалежно від типу труби, пам’ятайте про основні правила: очищуйте поверхню перед вимірюванням, вибирайте правильний інструмент, проводьте вимірювання в кількох місцях і враховуйте особливості матеріалу. Це допоможе отримати точні результати і уникнути помилок під час монтажу.
